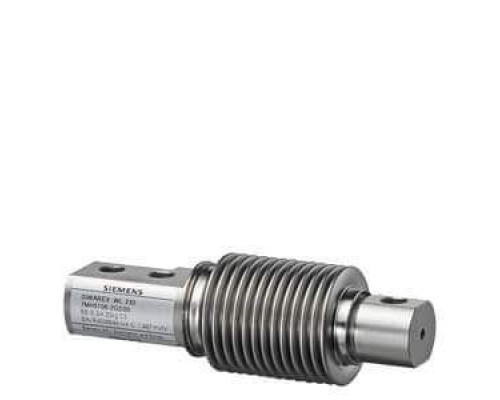

Весоизмерительные ячейки Siemens 7MH5106-2PD01

Весовой датчик Siemens 7MH51062PD01

SIWAREX WL 230 ВЕСОВОЙ ДАТЧИК BB-S SA 50KG C3 EX - номинальная нагрузка 50KG - класс точности C3 - 3M длина кабеля, 4 проводника - материал - нерж. сталь - класс защиты IP68 - взрывозащита II 1 G EX IA IIC T4 II 1 D EX IAD 20 T73 DEGREES II 3G EX NL IIC T4

Siemens предлагает две серии весоизмерительных ячеек: SIWAREX R и SIWAREX WL200. Обе серии оснащены тензорезисторами. Они используются для статического и динамического измерения веса.

Весоизмерительная ячейка Siemens 7MH5106-2PD01 на базе изгибного стержня, для эксплуатации в небольших резервуарных и платформенных весах.

Измерительный элемент представляет собой двойную изгибную полосу из нержавеющей стали, на которой расположены 4 расширительных измерительных полоски (DMS). DMS установлены таким образом, что две из них работают на растяжение, а две других - на сплющивание. За счет воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним DMS эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.
