Нагрузочные ячейки Siemens 7MH41054KC11
SIWAREX R НАГРУЗОЧНЫЕ ЯЧЕЙКИ СЕРИИ SB - РАСЧЕТНАЯ НАГРУЗКА 5000 KG - 5 M КАБЕЛЬ - MAX. 3000 МАСШТАБНЫХ ИНТЕРВАЛОВ - СДЕЛАНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ - С КЛАССОМ ЗАШИТЫ EEX IB IIC T6 ДЛЯ ИСПОЛЬЗОВАНИЯ С ПРОМЫШЛЕННЫМИ ВЕСАМИ КЛАССА 3
Siemens предлагает две серии весоизмерительных ячеек: SIWAREX R и SIWAREX WL200. Обе серии оснащены тензорезисторами. Они используются для статического и динамического измерения веса.

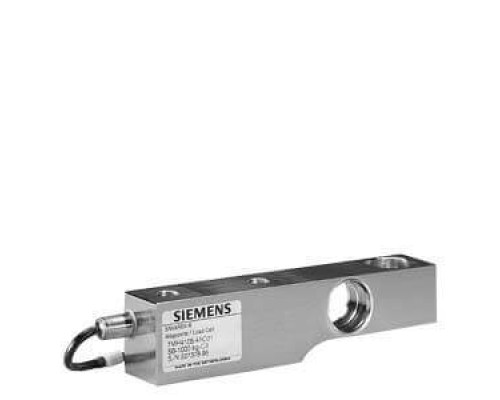

Весоизмерительная ячейка Siemens 7MH4105-4KC11 на базе срезного стержня, для эксплуатации в резервуарных, путевых и платформенных весах
Измерительный элемент представляет собой пружину напряжения среза из нержавеющей стали, на которой расположены расширительные измерительные полоски (DMS). DMS находятся под углом 45° к продольной оси сбоку на пружинном элементе и, таким образом, работают на срез. За счет воздействия нагрузки в измерительном направлении пружинное тело и связанные с ним DMS эластично деформируются. При этом вырабатывается измерительное напряжение, пропорциональное нагрузке.
