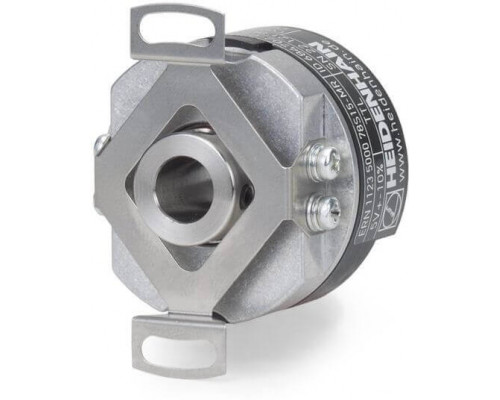

Датчик вращения ERN 1100 series Heidenhain

Датчик вращения и энкодер со встроенным подшипником ERN 1100 серии компании Heidenhain
Энкодеры HEIDENHAIN ERN со степенью защиты IP40 разработаны специально для применения в электродвигателях. Они оснащены подшипниками и встроенной муфтой статора. Для синхронных двигателей предлагаются абсолютные датчики и датчики с коммутируемыми дорожками.
Конусный вал или полый тупиковый вал закрепляется непосредственно на измеряемом валу. Таким образом, достигается жесткое сопряжение, которое значительно улучшает динамические свойства привода. Муфта статора фиксируется на плоской монтажной поверхности или зажимается в специальном монтажном стакане, обеспечивается быстрый и простой монтаж.
Основные характеристики:
Полый тупиковый вал диаметром 6мм с монтажным пазом или 8мм (для ERN 1123)
Наружный диаметр корпуса 35мм Частота собственных колебаний муфты статора 1000 Гц
Механически допустимая частота вращения ≤12000 об/мин и ≤6000 об/мин (для ERN 1123)
