6ES7516-3AN02-0AB0 Simatic

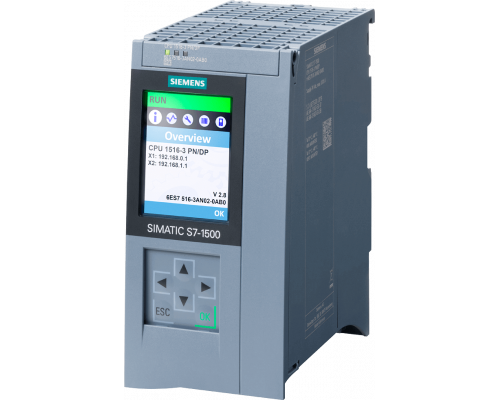

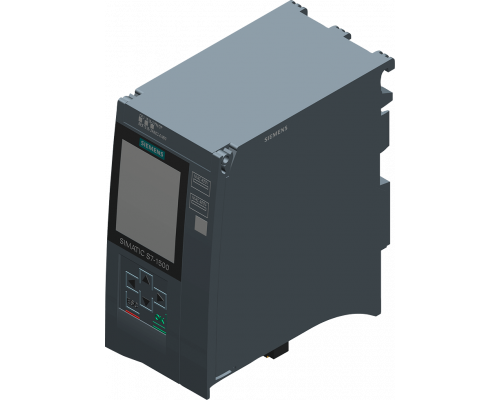

CPU 1516-3 PN/DP предназначен для построения систем управления, требующих выполнения программ большого объема, высокой скорости обработки данных и обслуживания систем распределенного ввода-вывода на основе сетей PROFINET IO и PROFIBUS DP. Оснащен дополнительным интерфейсом PROFINET со своим IP адресом, а также интерфейсом PROFIBUS.

SIMATIC S7-1500 – универсальные программируемые контроллеры нового поколения

Инновационный программируемый контроллер S7-1500 базируется на дальнейшем развитии и совершенствовании функциональных возможностей хорошо известных программируемых контроллеров S7-300 и S7-400. Он предназначен для автоматизации циклических процессов во всех секторах промышленного производства.

Улучшенная производительность системы, встроенная поддержка технологических функций, обмен данными через PROFINET в реальном масштабе времени в режимах RT (Real Time) и IRT (Isochronous Real Time), языковые расширения пакета STEP 7, а также поддержка проверенных временем функций S7-300/S7-400 гарантируют получение неоспоримых преимуществ использования нового контроллера. В сочетании с преимуществами программного обеспечения STEP 7 Professional (TIA Portal) ввод в эксплуатацию новой серии контроллеров может быть выполнен легко, просто и эффективно.

Основные свойства нового контроллера:

• Высочайшая производительность для своего класса, эффективное решение задач автоматизации среднего и высокого уровня сложности, минимальные времена реакции на внешние события.

• Модульная конструкция, максимальная адаптация аппаратуры к требованиям решаемых задач, продуманные конструктивные решения и работа с естественным охлаждением.

• Одновременное обслуживание систем локального и распределенного ввода-вывода, простое включение в сетевые конфигурации, встроенная поддержка защищенного обмена данными через промышленные сети Industrial Ethernet и интернет.

• Поддержка широкого спектра диагностических функций и общей концепции диагностики систем локального и распределенного ввода-вывода.

Центральные процессоры (CPU).

В составе программируемого контроллера S7-1500 может использоваться несколько типов CPU стандартного или специализированного назначения. Все типы центральных процессоров S7-1500 оснащены интерфейсом PROFINET с встроенным 2-канальным коммутатором и поддержкой обмена данными в режимах RT и IRT. Он используется для программирования, конфигурирования, диагностики и обслуживания контроллера, коммуникационного обмена данными, подключения аппаратуры систем распределенного ввода-вывода, поддержки функций интеллектуального прибора ввода-вывода. Некоторые типы центральных процессоров оснащены одним или двумя дополнительными интерфейсами PROFINET со своими IP адресами. Второй интерфейс PROFINET с CPU 1515 и выше может быть использован для обмена данными в режиме RT. Центральные процессоры CPU 151x-x PN/DP дополнительно оснащены интерфейсом PROFIBUS DP.

Дополнительные коммуникационные интерфейсы могут быть получены с помощью коммуникационных модулей. В зависимости от типа используемого CPU в одном контроллере S7-1500 может быть установлено до 8 коммуникационных модулей для подключения к сетям PROFINET, Industrial Ethernet и PROFIBUS. Центральные процессоры S7-1500 оснащены рабочей памятью достаточно большого объема, физически разделенной на области памяти программы и памяти данных. В качестве загрузочной памяти используются карты памяти SIMATIC Memory Card емкостью от 4 Мбайт до 32 Гбайт. Дополнительно карта памяти находит применение для необслуживаемого сохранения данных при перебоях в питании контроллера без использования буферных батарей, а также для сохранения всего проекта STEP 7, включая символьные имена. За счет считывания этой информации сервисные работы могут выполняться без наличия на программаторе исходного проекта. SIMATIC Memory Card – это предварительно отформатированная (FAT32) SD карта, совместимая с файловой системой Windows. Операции записи и считывания информации с карты могут выполняться с использованием стандартного считывателя SD карт. Форматировать SIMATIC Memory Card инструментальными средствами Windows запрещено. Высокая производительность центральных процессоров дополняется скоростной внутренней шиной контроллера. Скорость обмена данными через эту шину равна 400 Мбит/с, что позволяет получать минимальные времена циклов выполнения программы, а также минимальные времена реакции на внешние события. Время реакции терминал-терминал в программируемом контроллере S7-1500 не превышает 100 мкс.

Все центральные процессоры S7-1500 комплектуются съемными дисплеями, существенно повышающими эксплуатационные характеристики контроллера. Они позволяют:

• выполнять установку/изменение параметров настройки (IP адресов, имени станции, даты и времени и т. д.) без использования программатора;

• отображать диагностическую информацию и аварийные сообщения;

• отображать состояния модулей в системе локального и распределенного ввода-вывода;

• отображать идентификационные данные: заказные и серийные номера, а также версии встроенного программного обеспечения модулей системы локального и распределенного ввода-вывода и т. д.

Для отображения информации на дисплее может выбираться три языка из списка поддерживаемых языков. В CPU и дисплеях с встроенным программным обеспечением от V1.5 меню дисплея может отображаться на русском языке. Установку и удаление дисплея допускается выполнять во время работы контроллера. Доступ к выполнению необходимых операций защищается паролем. Все центральные процессоры S7-1500 обеспечивают встроенную поддержку технологических функций управления перемещением и ПИД регулирования.
