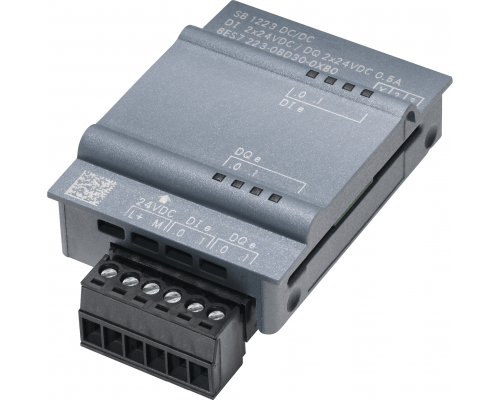

6ES7223-0BD30-0XB0 Программируемый контроллер

SIMATIC S7-1200, СИСТЕМНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1223, 2 DI / 2 DO, 2 DI =24 В/2 DO =24 В

PLC 6ES7223-0BD30-0XB0 - это новое семейство микроконтроллеров Сименс для решения самых разных задач автоматизации малого уровня. Эти контроллеры имеют модульную конструкцию и универсальное назначение. Они способны работать в реальном масштабе времени, могут использоваться для построения относительно простых узлов локальной автоматики или узлов комплексных систем автоматического управления, поддерживающих интенсивный коммуникационный обмен данными через сети Industrial Ethernet/PROFINET, а также PtP (Point-to-Point) соединения. Программируемые контроллеры S7-1200 имеют компактные пластиковые корпуса со степенью защиты IP20, могут монтироваться на стандартную 35 мм профильную шину DIN или на монтажную плату и работают в диапазоне температур от 0 до +50 °C. Они способны обслуживать от 10 до 284 дискретных и от 2 до 51 аналогового канала ввода-вывода. При одинаковых с S7-200 конфигурациях ввода-вывода контроллер S7-1200 занимает на 35% меньший монтажный объем. К центральному процессору (CPU) программируемого контроллера S7-1200 могут быть подключены коммуникационные модули (CM); сигнальные модули (SM) и сигнальные платы (SB) ввода-вывода дискретных и аналоговых сигналов. Совместно с ними используются 4-канальный коммутатор Industrial Ethernet (CSM 1277) и модуль блока питания (PM 1207).

Функциональные особенности 6ES7223-0BD30-0XB0:

Все центральные процессоры обладают высокой производительностью и обеспечивают поддержку широкого набора функций:

• Программирование на языках LAD и FBD, исчерпывающий набор команд.
• Высокое быстродействие, время выполнения логической операции не превышает 0.1 мкс.
• Встроенная загружаемая память объемом до 2 Мбайт, расширяемая картой памяти емкостью до 24 Мбайт.
• Рабочая память емкостью до 50 Кбайт.
• Энергонезависимая память емкостью 2 Кбайт для необслуживаемого сохранения данных при перебоях в питании контроллера.
• Встроенные дискретные входы универсального назначения, позволяющие вводить потенциальные или импульсные сигналы.
• Встроенные аппаратные часы реального времени с запасом хода при перебоях в питании 240 часов.
• Встроенные скоростные счетчики с частотой следования входных сигналов до 100 кГц.
• Встроенные импульсные выходы с частотой следования импульсов до 100 кГц (только в CPU с транзисторными выходами).
• Поддержка функций ПИД регулирования.
• Поддержка функций управления перемещением в соответствии с требованиями стандарта PLCopen.
• Поддержка функций обновления операционной системы.
• Парольная защита программы пользователя.
• Свободно программируемые порты для обмена данными с другими устройствами на коммуникационных модулях CM 1241.
