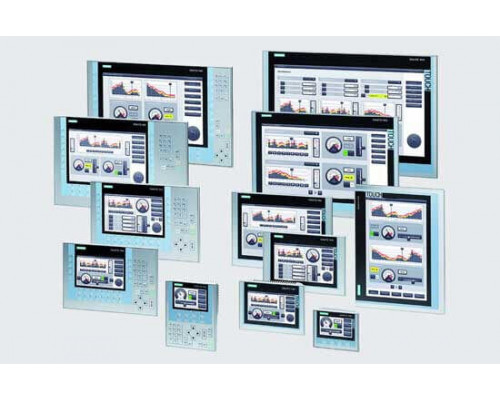

6AV2124-1GC01-0AX0 - Панель оператора Siemens

Стационарные панели операторов SIMATIC HMI Comfort (6AV2124-1GC01-0AX0)

SIMATIC KP700 COMFORT, ПАНЕЛЬ ОПЕРАТОРА SIMATIC HMI СЕРИИ COMFORT, УПРАВЛЕНИЕ КЛАВИШАМИ, 7'' ШИРОКОФОРМАТНЫЙ TFT-ДИСПЛЕЙ (16 МЛН. ЦВЕТОВ), ИНТЕРФЕЙСЫ PROFINET И MPI/PROFIBUS DP, 12 МБ ПАМЯТИ ПОЛЬЗОВАТЕЛЯ, WINDOWS CE 6.0, НАСТРОЙКА В WINCC COMFORT V11

Особенности 6AV2124-1GC01-0AX0:

• Полная поддержка требований концепции Totally Integrated Automation (TIA): повышение производительности, снижение инженерных затрат, снижение затрат на эксплуатацию в течение всего жизненного цикла.
• Наглядная визуализация процесса с использованием полей ввода-вывода, графики, кривых, бар-графиков, текстовой информации и растровых изображений.
• Наличие библиотек графических объектов, позволяющих упростить разработку проекта.
• Возможность отображения Интернет страниц, документов Adobe Acrobat, MS Word и MS Excel.
• Централизованное управление работой панелей для реализации алгоритмов энергосбережения на основе протокола PROFIenergy.
• Низкие затраты на выполнение пуско-наладочных работ и обслуживание:
  • сохранение/восстановление данных проекта через интерфейсы PROFINET, USB, MPI, PROFIBUS DP или с помощью SIMATIC HMI SD карты;
  • дистанционная загрузка/считывание параметров конфигурации и операционной системы с автоматической идентификацией этого процесса;
  • возможность загрузки специфичных драйверов;
  • длительный срок службы дисплея и клавиатуры;
  • необслуживаемое сохранение данных при перебоях в питании панели.
• Возможность использования во всех регионах мира:
  • поддержка 32 языков для проектирования и формирования сообщений, включая русский язык;
  • до 32 выбираемых интерактивных языков;
  • языково-зависимые сообщения и графика.
• Наличие стандартных программных и аппаратных интерфейсов, повышающих гибкость применения панелей:
  • два слота для установки SIMATIC HMI SD карт для расширения памяти, создания резервных копий и восстановления данных проекта;
  • PROFINET и MPI/ PROFIBUS для централизованного управления оперативными и проектными данными или подключения к программируемым контроллерам SIMATIC S7/ WinAC;
  • наличие интерфейса USB прибора для загрузки/ считывания проекта;
  • наличие интерфейса USB-Host для подключения USBStick, клавиатуры, мыши, принтера и т.д.;
  • в панелях с диагональю экрана от 7” и выше: наличие аудио входа и аудио выхода, возможность использования Media Player;
  • сохранение архивов и рецептур в формате CSV файлов, позволяющее использовать для их обработки стандартные компьютерные приложения (например, MS Excel).
• Модульное расширение опциональным пакетом Sm@rtServer для организации обмена данными с другими SIMATIC HMI системами и дистанционного обслуживания панели оператора.
• Наличие элемента управления для считывания и отображения диагностической информации, для получения доступа к которой ранее был необходим STEP 7.

Проектирование при помощи 6AV2124-1GC01-0AX0

Разработка проектов панелей операторов серии SIMATIC Comfort Panel выполняется с использованием программного обеспечения SIMATIC WinCC от V11 с лицензией Comfort и выше. Загрузка/считывание проекта выполняется через встроенные интерфейсы Ethernet или USB панели оператора.

SIMATIC WinCC V11 является составной частью программного обеспечения TIA Portal V11. TIA Portal формирует интегрированную рабочую среду для разработки комплексных проектов на основе программируемых контроллеров SIMATIC, приборов и систем человеко-машинного интерфейса SIMATIC HMI, приводов семейства SINAMICS. В этой среде обеспечивается поддержка функций навигации проектов, единой концепции использования библиотек, централизованного управления данными и обеспечения их полной согласованности, запуска необходимых редакторов, сохранения проектов, диагностики и множества других функций.
