SIPLUS S7-1500 CPU 1516F-3 PN/DP -25 ... +60 DEGREES C STARTUP -20 DEGREES C WITH CONFORMAL COATING BASED ON 6ES7516-3FN00-0AB0 . CENTRAL PROCESSING UNIT WITH WORKING MEMORY 1,5 MB FOR PROGRAM AND 5MB FOR DATA 1. INTERFACE, PROFINET IRT WITH 2 PORT SWITCH, 2. INTERFACE,ETHERNET, 3. INTERFACE, PROFIBUS, 10 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY
Программируемые логические контроллеры Simatic S7-1500 - это новейшее семейство контроллеров Сименс обладающих великолепными характеристиками, отличным набором функций и впечатляющим быстродействием. В новых контроллерах S7-1500 значительно снижено время реакции на внешние события. Благодаря такому высокому уровню производительности контроллеры S7-1500 могут быть использованы для решения задач среднего и высокого уровня сложности.
Удобная конструкция программируемого контроллера S7-1500 и его модульность позволяют его максимально адаптировать к требованиям решаемой задачи. Контроллер имеет естественное охлаждение. В случае модернизации системы контроллер обеспечивает свободное наращивание функциональных возможностей. Повышенная степень защиты программы и данных обеспечивают разработчиков дополнительным уровнем безопасности.
Состав 6AG1516-3FN00-2AB0

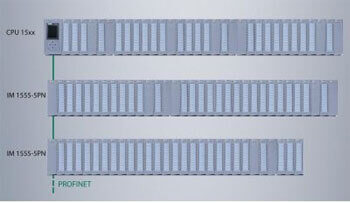

Установка всех модулей ПЛК осуществляется на профильную шину S7-1500. Допустима установка до 32 модулей контроллера в одну монтажную стойку. Последовательность размещения модулей произвольна. Через интерфейсные модули ET 200MP и сеть PROFINET имеется возможность подключать дополнительные стойки с дополнительными модулями расширения к контроллеру S7-1500.
С помощью съемных дисплеев, которыми комплектуются все модули ЦПУ S7-1500, эксплуатационные характеристики контроллер заметно повышаются. Благодаря применению съемного дисплея можно, без применения программатора, произвести изменение различных параметров, в том числе изменить IP-адрес, имя станции и т.д. На дисплей можно выводить диагностическую информацию и аварийные сообщения, а в системе распределенного или локального ввода-вывода можно отображать состояние модулей, а так же отображать серийные и заказные номера и версии ПО модулей системы. Удаление и установку дисплея можно производить в процессе работы контроллера.
Адресная область
- Число модулей ввода-вывода8 192; макс. количество модулей / подмодули
Блоки ЦП
- Число элементов (всего):6 000
Время обработки ЦП
- Нормальное время выполнения операций арифметики с фиксированной точкой16 ns
- Нормальное время выполнения операций с плавающей точкой64 ns
- Нормальное время операций со словами12 ns
Вход
- It, макс.0,02 A·s
Входной ток
- Макс. ток включения2,4 A; Номинальное значение
- Потребление тока (номинальное)0,85 A
Дисплей
- Диагональ экрана6,1 cm
Запоминающее устройство
- Требуется карта памяти SIMATICДа
Интерфейс
- Число интерфейсов PROFIBUS1
- Число разъемов PROFINET2
Конфигурация аппаратного обеспечения
- Число децентрализованных систем ввода-вывода20
Массы
- Масса, прибл.845 g
Мощность
- Мощность питания шины на задней стенке12 W
- Потребляемая мощность шины на задней стенке (сбалансированная)6,7 W
Напряжение питания
- Защита от переполюсовкиДа
Напряжение питания, потребление тока, эффективная мощность потерь
- Вид напряжения питания24 В пост. тока
Области данных и их остаток
- Общая остаточная область данных (включая таймеры, счетчики, маркеры), макс.512 kbyte; в сумме; остаточная память, предназначенная для хранения маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 472 Кбайт
Общая информация
- Обозначение типа продуктаЦП 1516F-3 PN/DP
Поддерживаемые технологические объекты
- Управление перемещениямиДа
Рассеиваемая мощность
- Нормальная рассеиваемая мощность7 W
Тактовая синхронизация
- РавноудаленностьДа
- Режим тактовой синхр. исполнение до синхр. клеммыДа; с мин. числом OB 6 x цикл 375 мкс
Функции испытания и ввода в эксплуатацию
- Блок состоянияДа; до 8 одновременно (в сумме через все клиенты ES)
- Общий ввод в эксплуатацию (Team Engineering)Да; возможен параллельный онлайн-доступ для до 8 систем инжиниринга
- Одиночный шагНет
Функции оповещения S7
- Макс. число запрашиваемых станций для функций оповещения32
- Макс. число настраиваемых аварийных сигналов10 000
- Сообщения относительно блоковДа
Элементы управления
- Переключатель режимов работы1
- Число клавиш6
